REDES DE AR COMPRIMIDO

TUBOS E CONEXÕES TRANSAIR®

Transair® é um revolucionário sistema de rede de distribuição de ar comprimido e gases inertes, em instalações industrias, composto de conexões e tubos em alumínio extrudado ou aço inox, com pintura eletrostática, com certificação e 10 anos de garantia.

O Transair® proporciona diversas vantagens em relação às redes galvanizadas:

  • instalação de 4 a 5 vezes mais rápida, sem necessidade de executar roscas nas extremidades das tubulações e maior espaçamento de suportação, devido ao menor peso e resistência física
  • não necessita pintura ou proteção especial antes ou após a instalação
  • permite rápidas modificações ou ampliações da rede, sem perda do material instalado, pois as conexões não são soldadas, cravadas ou coladas aos tubos
  • projeto de fácil elaboração e precisão de dimensionamento
    baixa perda de carga devido ao acabamento interno das tubulações
  • vazamento zero, sistema de vedação entre tubo e conexão tipo metal/borracha
  • isenção de oxidação, comum nas redes em aço galvanizado e altamente prejudicial aos equipamentos pneumáticos
  • baixíssimo custo de manutenção, com excelente retorno sobre o investimento

Para atender às necessidades do cliente, a PNX disponibiliza uma equipe de Projetistas de Aplicação, que verificam os requisitos definidos e desenvolvem o projeto de acordo com os referidos requisitos. Com o suporte on line do fabricante, são realizados os cálculos de perda de carga, tubulação ideal para a necessidade de ar comprimido e fluídos, assegurando o melhor custo/benefício no projeto.

Nossos profissionais de instalação completam o processo, realizando os serviços de montagem da rede ou projeto, com a qualidade exigida.

Transair® é adequado para todos os setores de atividade

Reconhecido pelo seu desempenho, o Transair® está instalado na maioria das atividades industriais, desde a fonte até ao ponto de utilização:

  • Aeroespacial
  • Alimentícia e Bebidas
  • Automotiva
  • Educação
  • Eletrônica
  • Geração de Energia
  • Exploração de metais
  • Exploração Mineira
  • Ferroviário/Transportes
  • Indústria de plásticos
  • Indústria têxtil
  • Laboratório/Farmacêutico
  • Materiais de construção
  • Tabaco

Opções de Produto

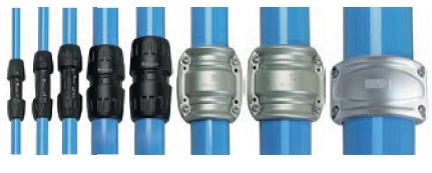

aluminio

Material em Alumínio
Tubos em alumínio calibrado
Pintura Qualicoat
Diâmetros (em mm)
16,5 – 25 – 40 – 63 – 76 – 100 -168
Cores
Disponível em azul – cinza – verde
Outras cores, mediante pedido
Pressão de funcionamento máxima
16 bar (de -20 °C a +45 °C) até 100 mm
13 bar (de -20 °C a +60 °C) todos os diâmetros
7 bar (de -20 °C a +85 °C) todos os diâmetros
Nível de vácuo
99% (10 mbar de pressão absoluta)
Temperatura de funcionamento
-20 °C a + 85 °C
Vedações NBR
Compatibilidade
Ar comprimido lubrificado ou isento de óleo,
vácuo industrial, gases inertes. Parte inferior do formulário

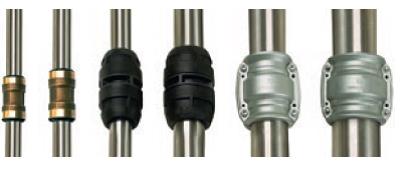

acoinox

Material em Aço Inoxidável
Tubos em aço inoxidável
AISI 304 ou 316L
Diâmetros (em mm)
22 – 28 – 42 – 60 – 76 – 100
Pressão de funcionamento máxima
10 bar (de -10 °C a +60 °C) todos os diâmetros
7 bar (de -10 °C a +90 °C) todos os diâmetros
Temperatura de funcionamento
-10 °C a + 90 °C
Vedações EPDM ou FKM
Compatibilidade
Água de arrefecimento, água industrial c/ aditivos,
óleo lubrificante, ar comprimido, gases inertes
